介绍

功能简介

· On-line / Off-line 通信适用
· 输出测量图形、显示测量路径
· CAD文件导入、导出（无需转换器）
· 多种关系计算(700多种类型)
· 图形化报告书
· 标准DMIS代码适用
· 支持DMIS高级语言
· 采用ASME Y14.5, ISO 1101 GD&T 几何公差标准
· 仿真 & 模拟
· 碰撞检查和自动经过点生成

· 提供形状分析工具（计算，复制，移动，对称等）

· 采用 (Ghost) 功能
· 提供各种编辑方法（复制，粘贴，删除等）

· 数据检查功能（重新测量，添加测量点，合并，形状转换等）

· 各种图标
· 采用树结构
· 自动应用一般公差和ISO公差

· 每种形状的特殊计算方法（最小领域，最小二乘，外接，内切等）

· 支持多语种（韩语，英语，中文...）

· 高质量渲染技术

· 自动形状识别和自动边缘检测功能

· 曲线，曲面，钣金测量

· 多种输出格式（Excel，文本，CAD格式）

基本功能

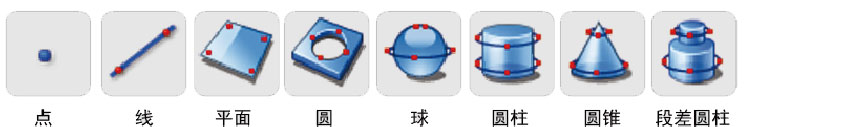

基本要素

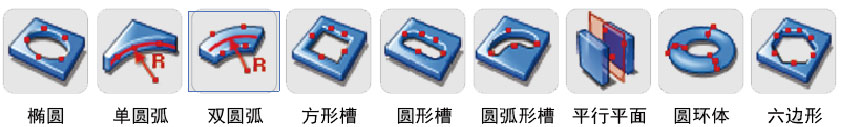

扩张要素

17种要素测量

· 支持每个要素的自动测量功能

· 德国PTB（联邦物理技术管理局）形状计算算法认证（最高等级Class1）

· 使用CAD模型自动进行形状识别和边缘检测

· 测量路径指示

支持700多个关系计算

· 易于使用的各种关系图标

· 直接关系图标，即使初学者也可以轻松掌握

· 创建切线圆，最小接触圆，各种距离，角度计算

· 通过测量要素之间的合并功能支持各种要素分析

· 测量要素，关系要素图形输出和要素名称输出

· 使用鼠标轻松选择形状

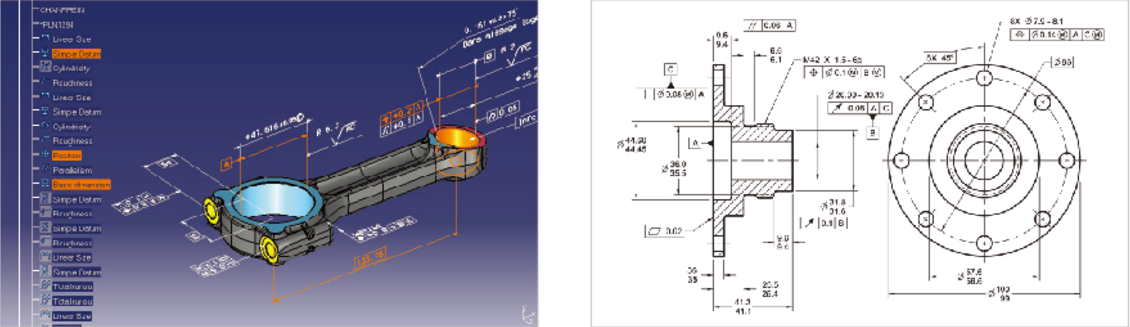

完美几何公差(GD&T)评价

· ASME Y 14.5, ISO 1101 GD&T 应用几何公差标准规范

· 三维几何图形的精确几何公差评估

· 应用FIM方法分析实际形状误差

· 业界最佳几何公差评价系统

· 采用标准符号更容易使用和理解

· CAD模型便捷的轮廓图评估方法

· 最大实体条件(MMC），最小实体条件（LMC）等多种特殊GD&T适用

出色的可扩展性和通用性

I++ DME 通信支持

· DKS 控制器
· Renishaw UCC 控制器

多语言支持

· 韩语、英语、汉语之间实时转换

· 客户需要的任何语言都可以定制

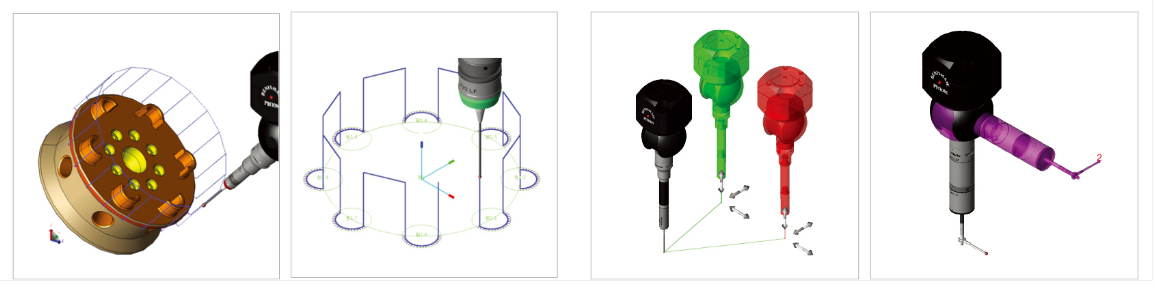

支持测量所需的所有设备和探针

· 手动测头，自动测头，Revo，PH20

· 可以创建和定义各种测头组，包括星型侧头组

· 支援测头自动交换装置(Tool Changer)

· 软件界面可以设置与实际测头相同的配置，提供工作便利性

Ghost 功能

· 使用Ghost功能检查移动位置

· 通过鼠标方便的进行位置移动

· 探针姿势、绝对移动、相对移动

DMIS编程

采用标准 DMIS 代码

· ANSI CAM-I 105.0-2009 DMIS 5.2 标准适用

· 使用本地DMIS代码，无需单独的转换器

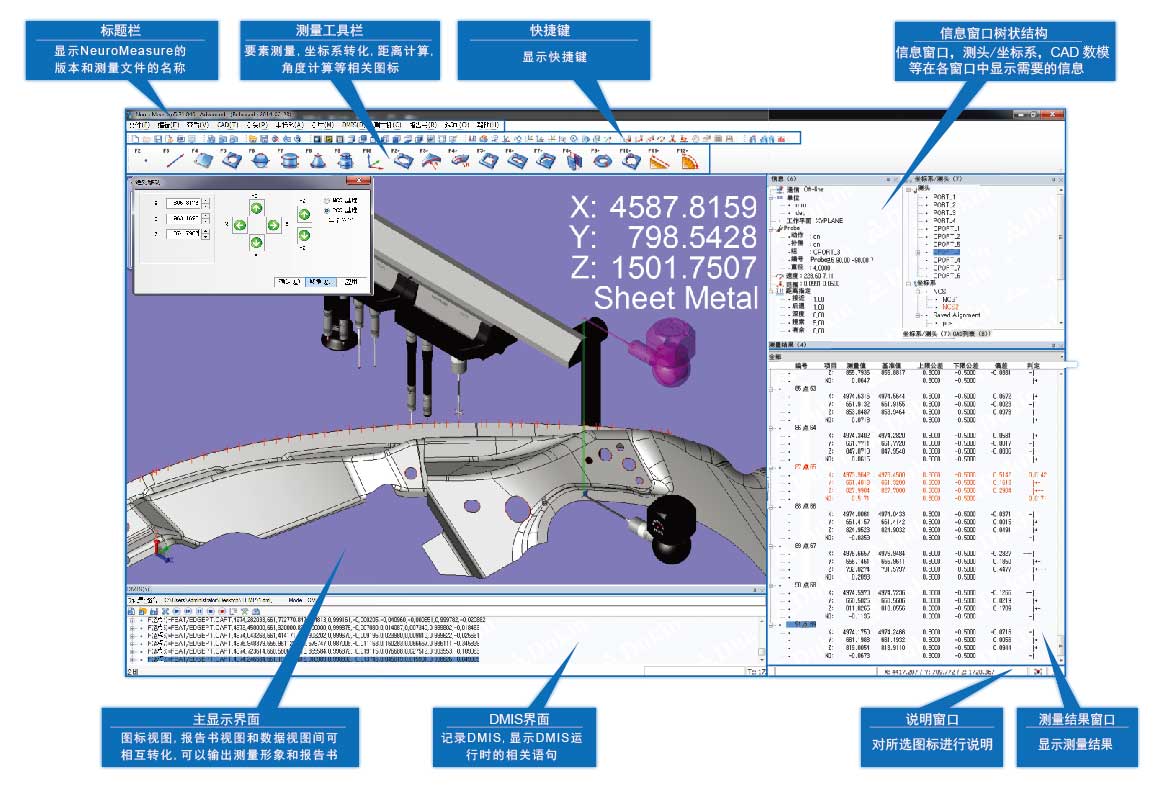

使用的便利性

· 采用树结构，提高使用的便利性

· 图标结构，简单，易于理解

· 轻松快速地编辑

· 通过离线运行验证DMIS程序

· 具有冲突检查和自动创建经过点功能

· 内置多媒体输出、注释输入、DIMS镜像等便利功能

支持DMIS HLL(High Level Language) 高级语言

· 可以编写交互式程序(变量声明、条件设置、迭代设置、计算功能等)

· 支持用户程序编写

· 提供多种菜单和调试工具

CAD功能

支持(CAD: 计算机辅助设计)

· 常用文件: IGES, STEP, VDA-FS
· 商业核心软件: ACIS, Parasolid
· 商业CAD: CATIA V4, V5, Siemens NX, PTC Creo (ProE), Inventor, SolidWorks
· 支持最新的CAD版本接口

· 无需单独的转换器

CAD图形

· 高质量渲染 (Rendering)

· 支持面形状输出和线形状输出

· 模型透明度 (Transparency), 阴影(Shadow)功能适用

· 自动隐藏线功能

测量路径显示

· DMIS路径显示

· 实时显示自动测量和手动测量路径

· 测量前显示路径，可以更安全的进行测量

模拟和自动经过点生成

· 自动进行冲突检查并自动生成经过点

· 可以离线模拟验证和确认程序

· 用户在安全距离位置指定经过点(避免冲突发生的路径点)

· 考虑测量值偏差的余量厚度

· 自动生成最短、最优的躲避路径

· 通过实时显示移动路径创建更安全的程序

· 产品生产前，利用CAD模型编写和验证程序，缩短产品生产时间

· 在线/离线/VR模式

· 实时在线和离线切换

· 支持在线设备移动的实时模拟和屏幕移动

· VR 模式: 利用通用游戏杆在Offline状态下再现与实际测量设备相同的环境，应用于教学及实验室环境

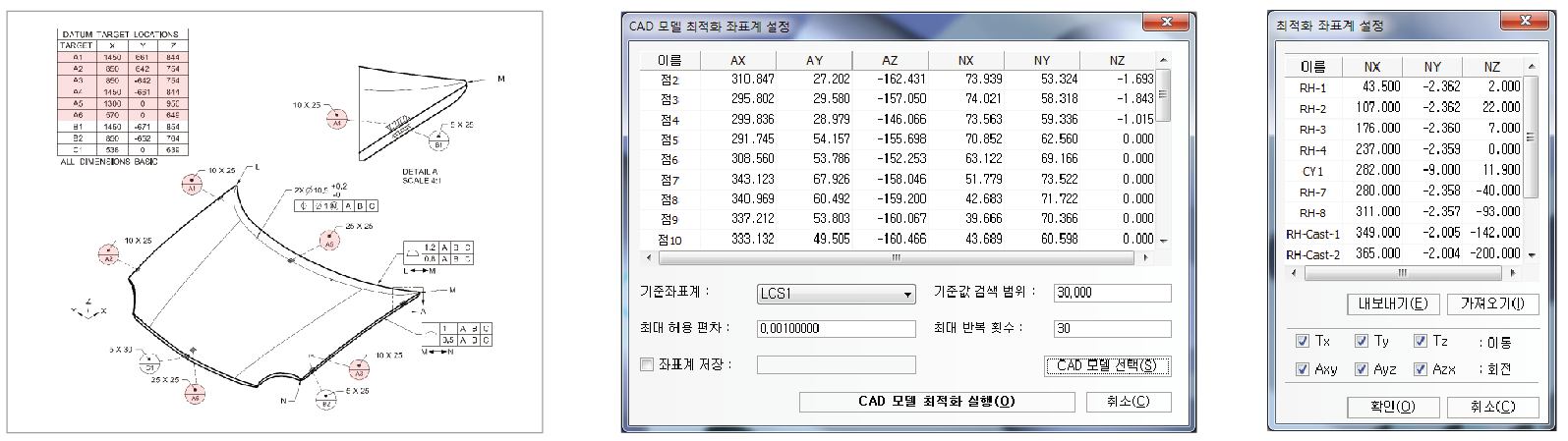

使用CAD模型进行坐标系设定

· 对目标基准支持反复坐标系设置
·  支持CAD模型最佳化方式建立坐标系
· 通过测量点输入轻松创建程序
· 支持CAD基准点选择和测量功能

· 支持通过参考坐标搜索测量位置功能

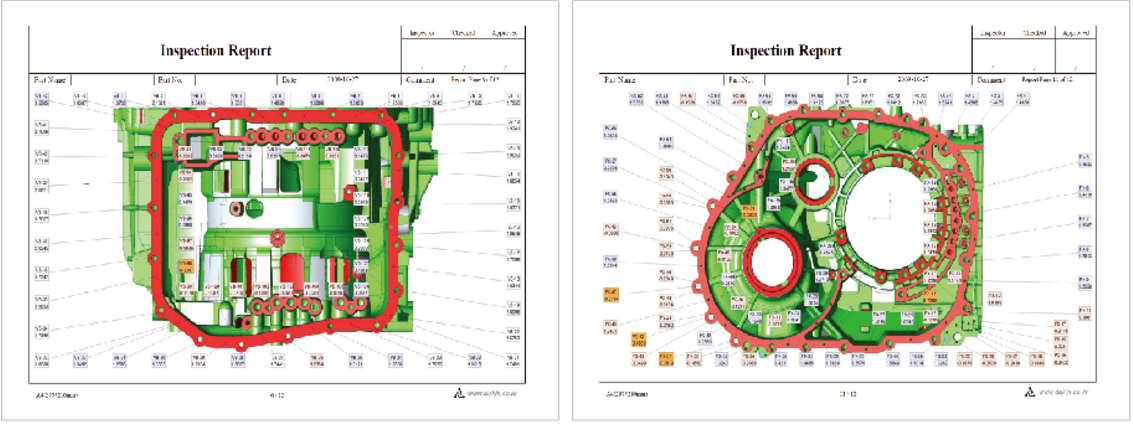

强大的图形报告功能

· 记录/管理用户模板

· 标签偏差、彩色图形、按几何图形支持详细报告格式

· 测量形象、关系计算形象、距离、角度等标签
· 标签位置固定和相对移动
· 标签对齐，拟合功能，插入控制点
· 多个标签的自动对齐
· 撤消(Undo)，重做(Redo)
· 导出各种文件格式:Excel、PNG、BMP、JPEG、GIF、TIF...

· 支持运行DIMS

· 支持鼠标拖放功能，轻松制作报告

· 多页支持，保存结果Excel输出

特殊功能

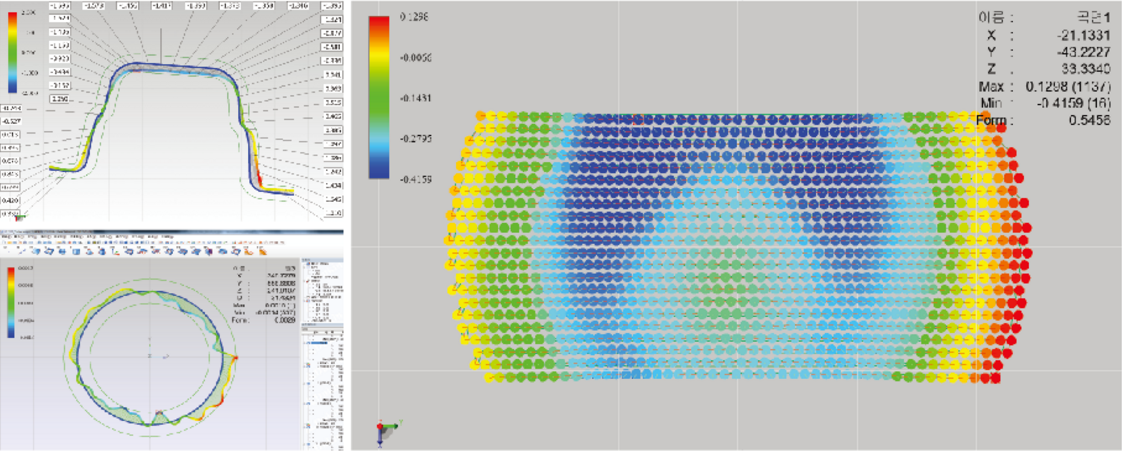

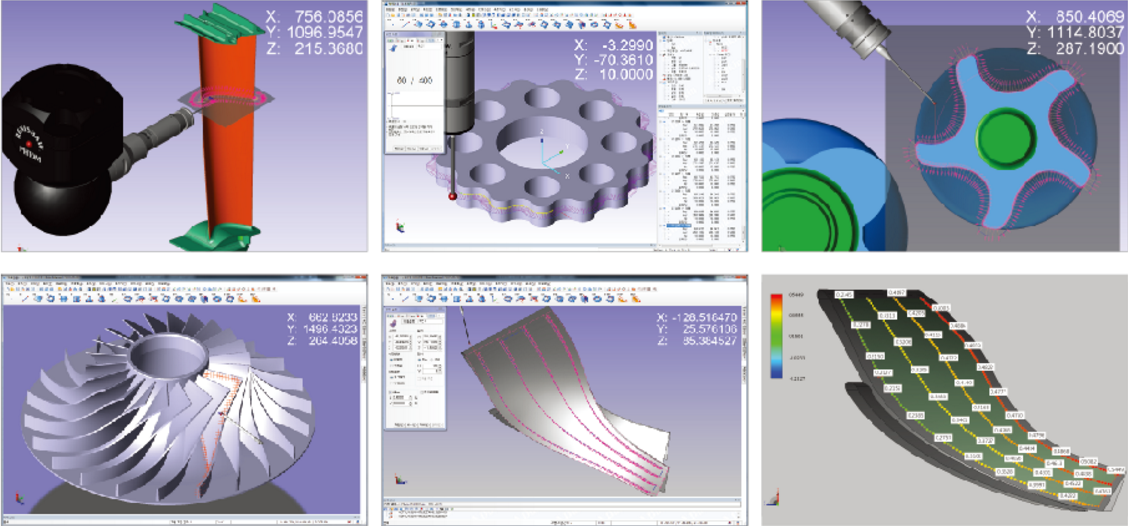

曲线/曲面 测量

· CAD 模型切片测量

· CAD 模型边缘偏移测量

· 自由形式的UV网格测量

· 根据曲率自动测量点分割功能

· 自动路线生成测量获得专利技术认证（申请号：10-2010-0041650）

· 通过NeuroSurf配备专业的分析系统

· 可以轻松测量难以通过常规方式测量的产品例如：叶片和叶轮

· 最佳曲线轮廓评估系统

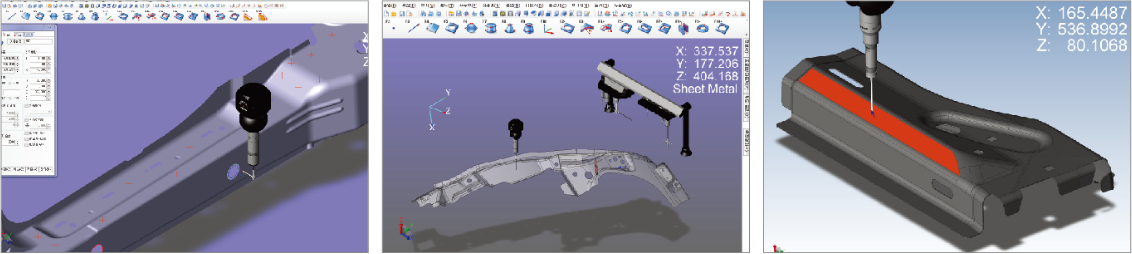

钣金件(Sheetmetal) 测量

· 提供了考虑到钣金件翘曲的测量方法

· 铣削过得外边缘(Trimmed edge)测量功能

· 通过VECBLD功能校准测量位置(孔/槽等)

· 钣金件形式 CAD模型支援(顶面，底面)

· 通过CAD参考值检索功能进行实时偏差比较

· 通过CAD模型几何识别功能简化编程过程

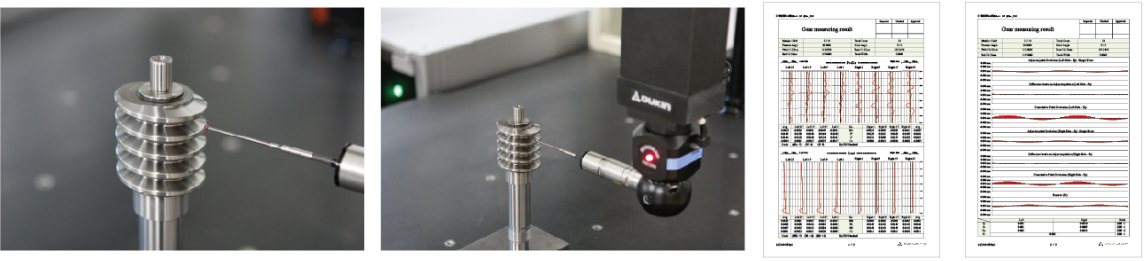

齿轮测量

· NeuroMeasure齿轮模块是一款齿轮测量专用软件，用于利用三维测量仪测量“直齿轮”(Spur Gear)和“斜齿轮”(Helical Gear)、“蜗轮”(Worm Gear)

· NeuroMeasure齿轮模块作为NeuroMeasure的选项功能集成在软件中，可直接对齿轮进行测量。

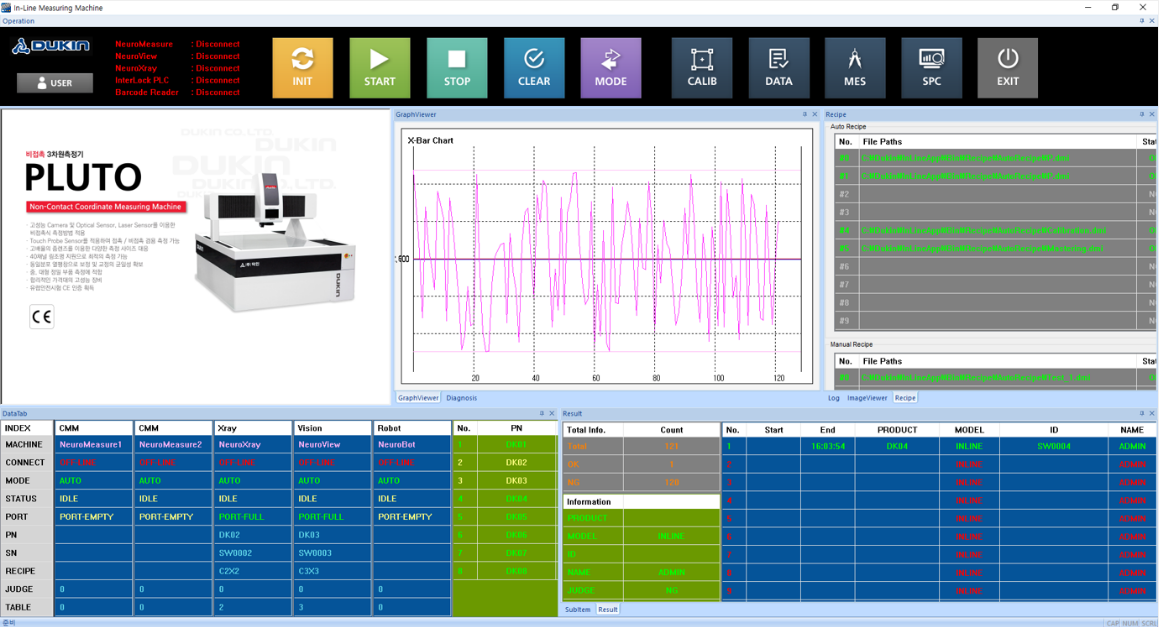

自动化

· 可以将CMM安装在现场，通过德仁的“自动化软件”实现无人值守自动化检测

· 测量数据以可用于数据库(DB)的多种形式输出，支持MES、PLM、PMI构建。
