三坐标控制系统

  三坐标控制系统起着连接计算机和三坐标主体的桥梁作用，它为主体和附属设备提供电源，连接并控制设备运行。

它一般称为控制箱，它接收电机位置信息，实现精确定位控制，接收速度和加速度的控制信息，接收三坐标测量机的状态信息，实现设备的安全以及精度保证，不同的信息它会通过键盘和测头对这些信息做出反应。

控制箱规格及样式

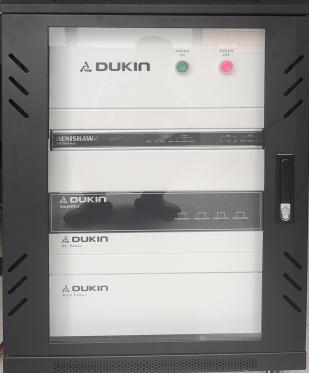

图为三坐标控制箱的正面和背面图。 控制箱的规格如下所示：

• 电压：单相交流 220V±5%

• 接地:  ≤4Ω

• 频率 : 50 Hz/60 Hz

• 功率 : 1000 VA

• 重量 : 80 kg

控制箱的组成

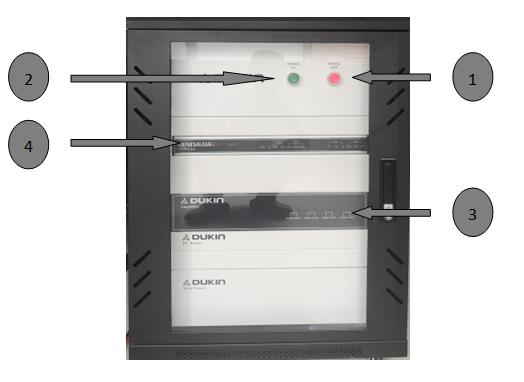

控制箱正面视图

① 关机按钮

控制箱关机时使用。按下此按钮将会关闭控制箱电源，同时也会切断压缩空气，按钮指示灯常亮。

② 开机按钮

控制箱开机时使用。按下此按钮将会启动设备，按钮指示灯会亮起，控制器通电和设备通气，关机按钮指示灯会熄灭。

③ 放大器

当控制箱启动时，放大器的指示灯会显示运行状态。

④ RENISHAW PHC10-3自动测头控制器

控制测头角度及触发信号的转换（仅适用于PH10系列测头）。

控制箱后视图

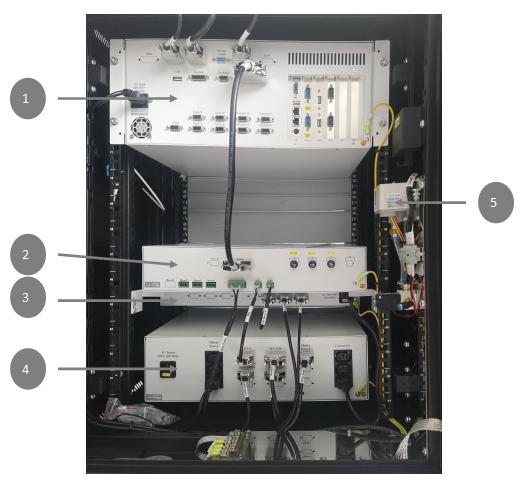

① 系统面板

控制器信号处理单元；

② 放大器面板

电机电源放大器单元；

③ 直流电源面板

直流电源单元；

④ 交流电源面板

主电源的控制单元；

⑤ 气动面板

主气源控制及检测单元；
