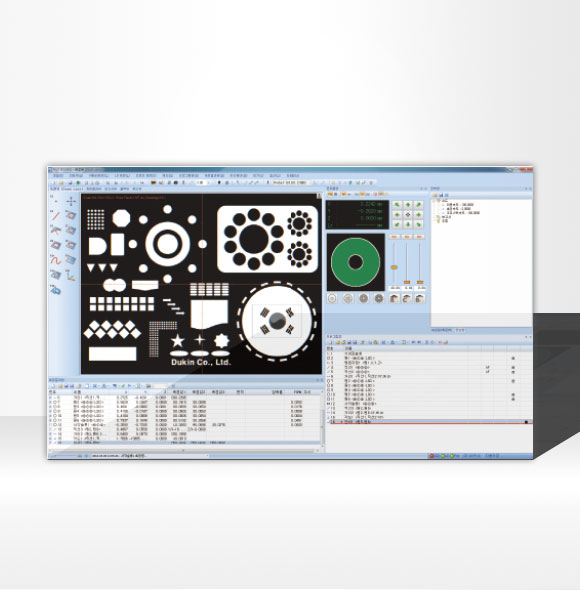

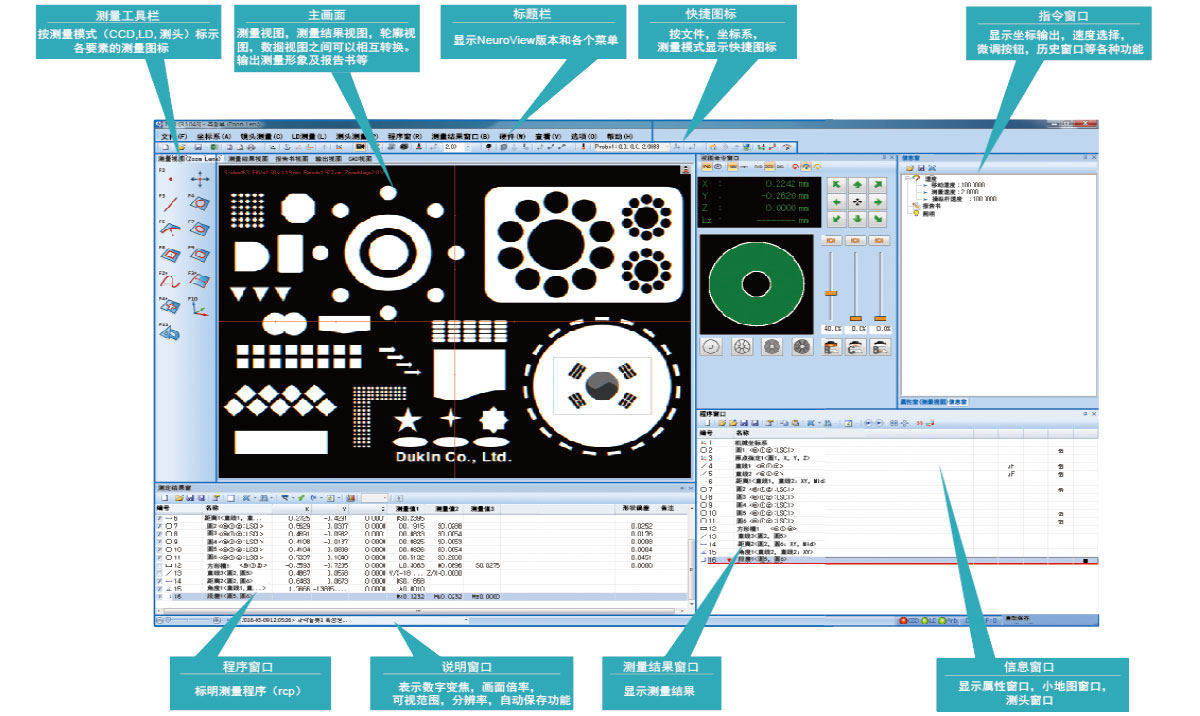

软件介绍

01. 测量扩展的要素

02. On-line / Off-line 通信
03. 测量结果图形输出
04. 路径跟踪功能

05. CAD 文件导出
06. 各种关系形象

07. ASME Y14.5 / ISO 1101 GD&T 几何公差标准规范
08. 提供多种编辑方式

09. 宏测量功能
10. 采用多种树结构图标
11. 支持多种语言
12. 支持曲线，曲面测量

13. 多种输出格式
14. 自动边缘检测

15. 自动保存
16. 照相机监控

17. 便捷的快捷键
18. 各测量模式下的测量结果兼容

19. 提供客户定制软件
20. 多种可选功能

21. 提供定制成绩书
22. 手动测量模式
23. 测量音设置
24. 照明开/关自动连接
25. 边缘导航选项

26. 自动变焦功能
27. 利用激光测量易变形产品

28. 统计功能

要素测量和生成

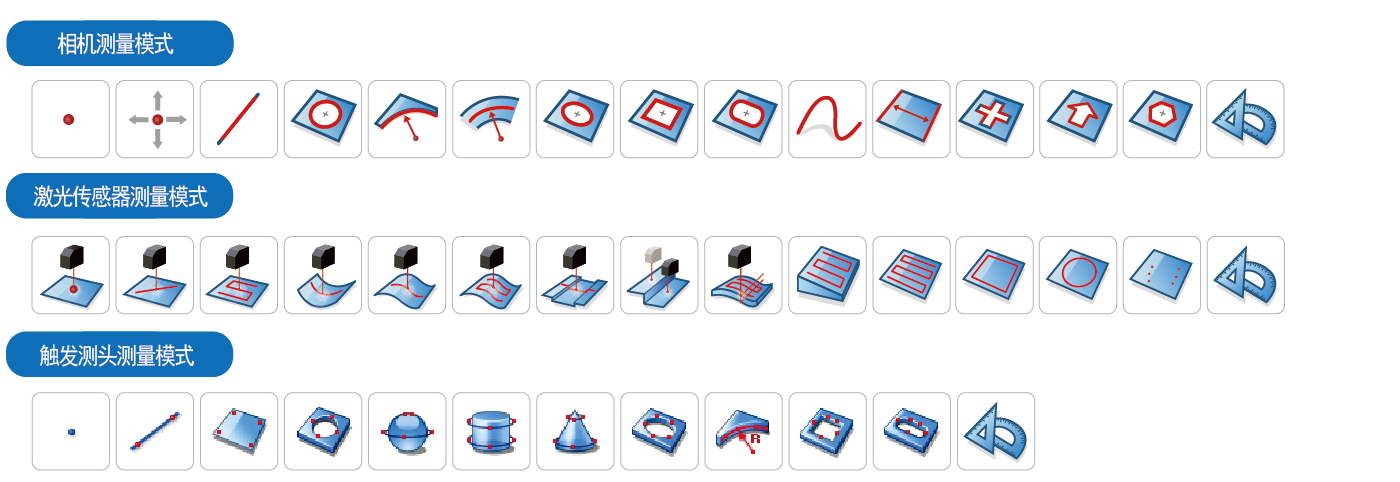

基于不同传感器的各种测量要素

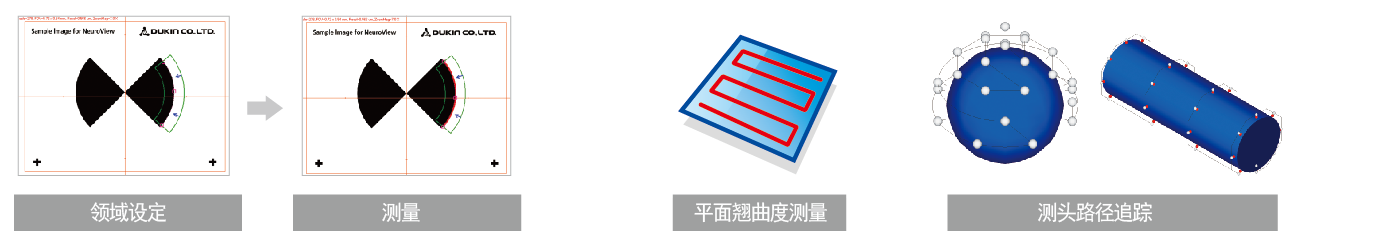

· 支持手动/自动测量、自动对焦

· 探测路径自动跟踪
· 对测量要素支持多种自动测量方法

· 支持平面翘曲度测量专用模式

关系计算和形象生成

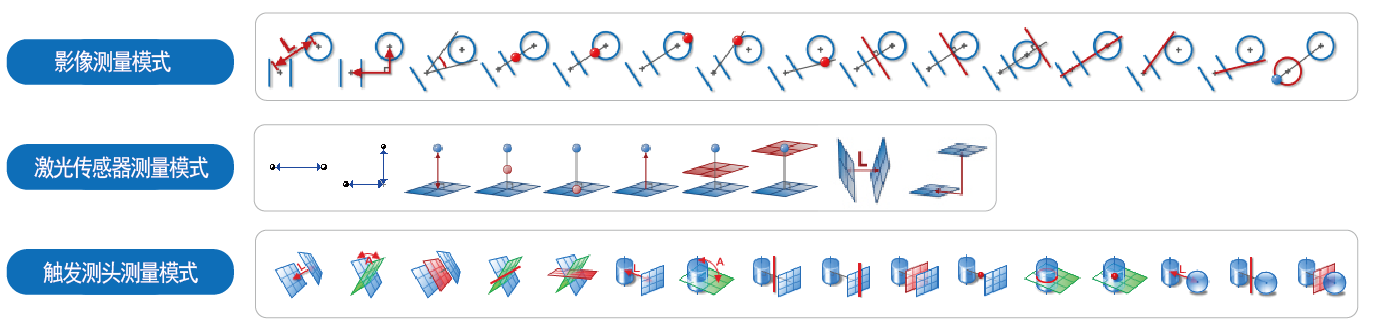

多种关系计算和几何图形生成

· 利用多种关系图标轻松测量

· 多样的距离计算，角度计算

· 使用测量的几何图形创建多种几何图形(支持约800个)。

· 提供点抽取、形象移动，调用点等便利的功能

多种视图和成绩书

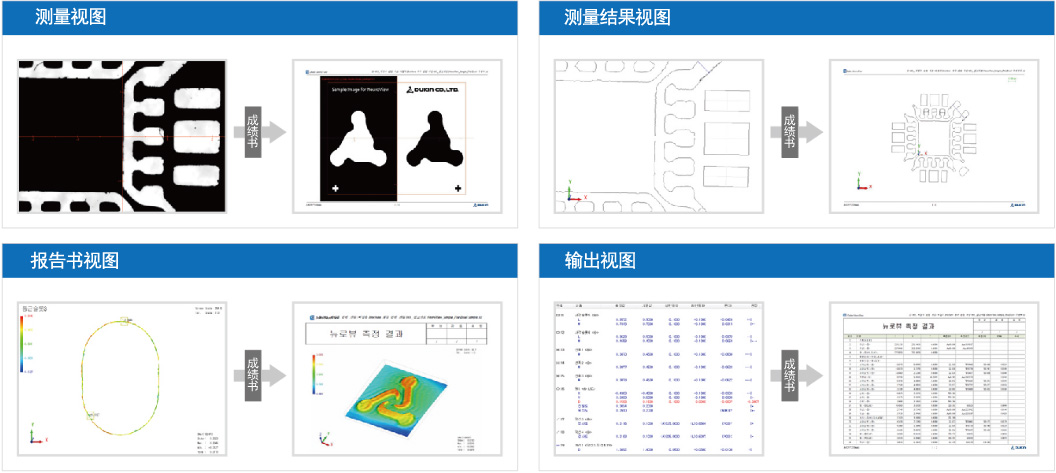

多种视图

多样的画面和检查成绩书

提供多种形式的(2D/3D)测量结果，使用户能够方便地确认测量过程和结果。利用关系几何图形的生成器功能对要素的公差及偏差进行分析，可以轻松地生成报告。

· 测量视图: 可以通过相机选择测量物体进行测量

· 测量结果视图: 测量几何要素的图像

· 轮廓视图: 选定测量几何图形的轮廓进行2D/3D输出

· 输出视图: 测量结果的输出

附加功能

导入 / 导出

· 图像文件:支持BMP、GIF和JPEG格式

· CAD文件:支持DWG、DXF格式

· Gerber文件:支持ODB++(V8)、RS-274X/RS-274D(协议)格式

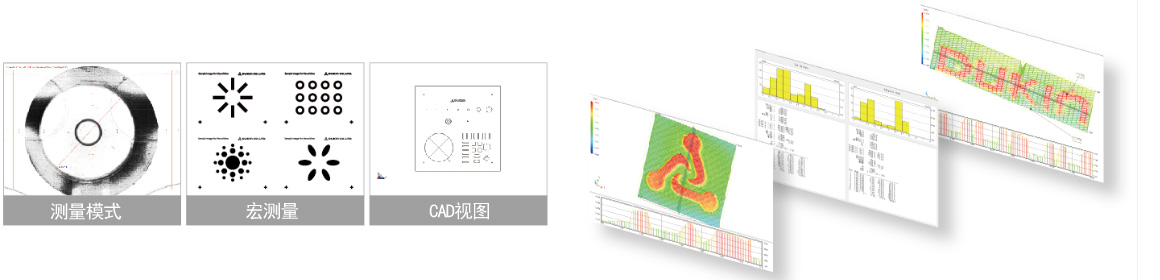

便利功能

· 测量模式: 可以在照相机图像中测量

· 宏(阵列式/环绕式) : 支持对同一模式进行宏测量

· CAD视图: 通过CAD图形测量

几何公差(GD&T)评估

· ASME Y14.5 / ISO 1101 应用几何公差标准规范

· 三维几何图形的几何公差评估

· 采用标准符号更容易使用和理解

· 应用最大实体条件、最小实体条件 (MMC, LMC)
