三坐标测量仪怎么建立坐标系？我们通过德仁的教育样件来介绍一下三坐标测量仪建立坐标系的方法。

坐标系分类

1.机械坐标系MCS（Machine Coordinate System）：

    三坐标测量机自带坐标系，设备组装调试后该坐标系是固定不变的。

2.产品坐标系PCS（Part Coordinate System）：

    利用产品的基准建立的坐标系，选择的基准不同建立的坐标系也不同。

产品坐标系PCS的建立过程：确定坐标系X、Y、Z三轴的方向以及X、Y、Z三轴的零点位置

平面-直线-点   坐标系基准组合

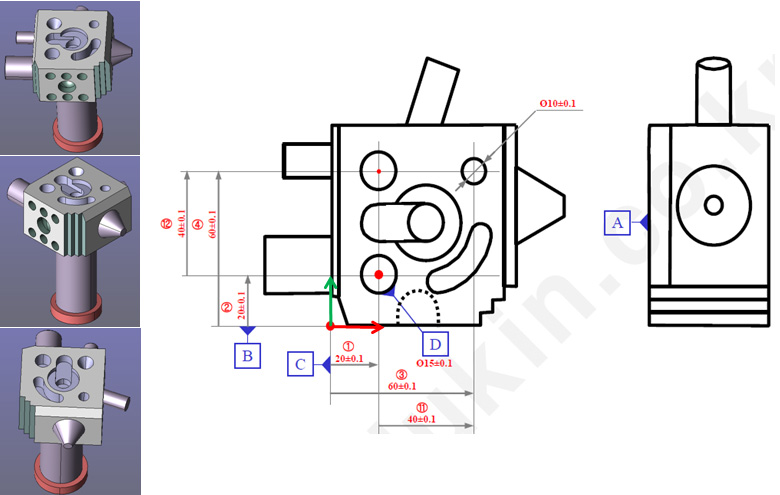

分析图纸A、B、C基准标注的位置，本案例可以采用 平面-直线-点 的组合来建立坐标系。

A基准：平面测量—>空间整列     确定了Z轴方向、Z轴零点位置

B基准：直线测量—>平面旋转     确定了X轴方向、Y轴方向、Y轴零点位置

C基准：点测量—>原点指定         确定了X轴零点位置

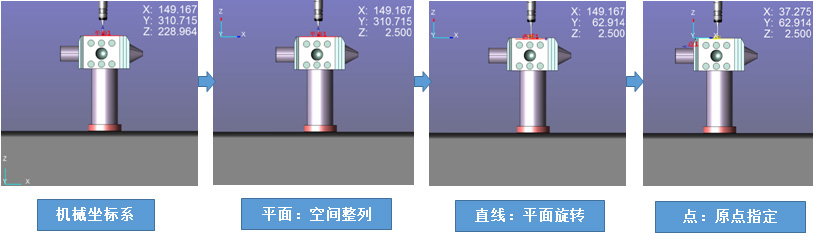

观察下图每一步操作完成后，坐标系位置以及坐标值的变化。

通过以上三步操作完成了产品坐标系的建立，最终PCS定在了A、B、C三个基准相交的位置

平面-直线-圆   坐标系基准组合

本案例可以采用 平面-直线-圆 的组合来建立坐标系。

A基准：平面测量—>空间整列     确定了Z轴方向、Z轴零点位置

B基准：直线测量—>平面旋转     确定了X轴方向、Y轴方向

C基准： 圆测量—>原点指定         确定了X轴零点位置、Y轴零点位置

观察下图每一步操作完成后，坐标系位置以及坐标值的变化。

通过以上三步操作完成了产品坐标系的建立，最终PCS定在了C基准圆心的位置

平面-圆和圆中心连线-圆   坐标系基准组合

本案例可以采用 平面-圆和圆的连线-圆 的组合来建立坐标系。

A基准：平面测量—>空间整列     确定了Z轴方向、Z轴零点位置

B基准：圆1、圆2中心连线—>平面旋转     确定了Y轴方向、X轴方向

C基准：圆1调用—>原点指定         确定了X轴零点位置、Y轴零点位置

观察下图每一步操作完成后，坐标系位置以及坐标值的变化。

通过以上三步操作完成了产品坐标系的建立，最终PCS定在了C基准圆心的位置

圆柱-直线-平面   坐标系基准组合

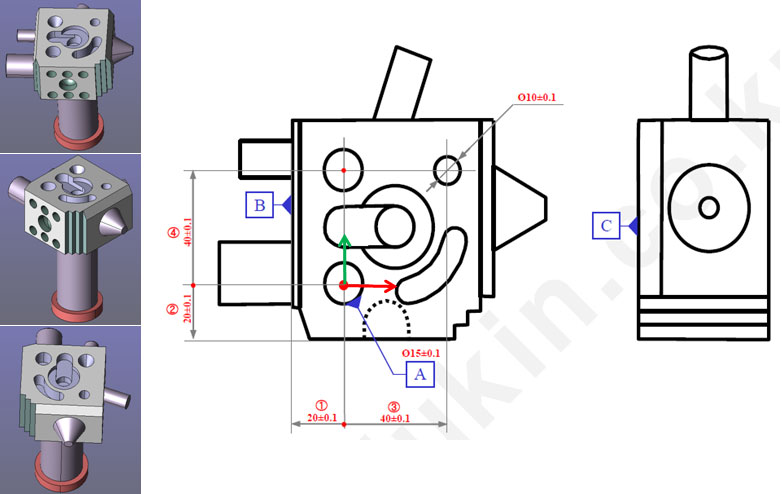

本案例可以采用 圆柱-直线-平面 的组合来建立坐标系。

A基准：圆柱测量—>空间整列     确定了Z轴方向、X轴零点位置、Y轴零点位置

B基准：直线测量—>平面旋转     确定了X轴方向、Y轴方向

C基准：平面测量—>原点指定     确定了Z轴零点位置

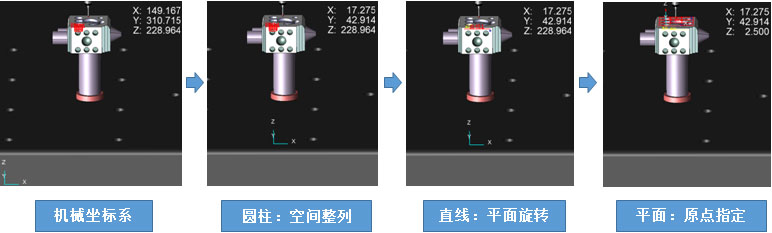

观察下图每一步操作完成后，坐标系位置以及坐标值的变化。

通过以上三步操作完成了产品坐标系的建立，最终PCS定在了A基准圆柱中心位置

通过输入数值进行坐标系的移动

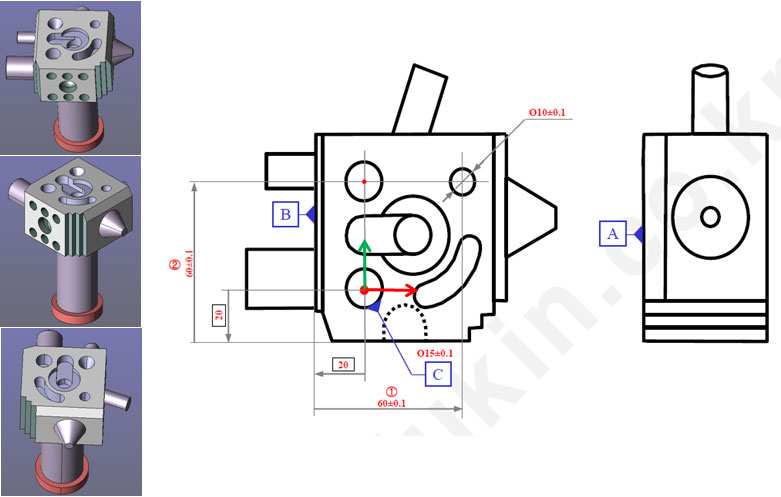

本案例首先根据前边讲过的 平面-直线-点 的方式建立初始坐标系，位置定在C基准孔中心位置

但是分析图纸可知，要测量的①②两个数据不是φ10的孔中心到坐标系零点的距离，而是到产品

左侧面和前侧面的距离。所以在初始坐标系下直接测量φ10的孔是不能得出①②两个数据的。

但图纸给出了坐标系零点分别到左侧面和前侧面的距离20,20。我们可以利用这两个数据进行坐标系

零点的移动。

、

利用【坐标系】-【原点指定】-【坐标系移动】将初始坐标系分别向X轴、Y轴负方向移动20，然后

直接测量φ10的孔其中心坐标X、Y值就是要求的数据。★ 注意输入数据的正负

通过输入角度进行坐标系的旋转

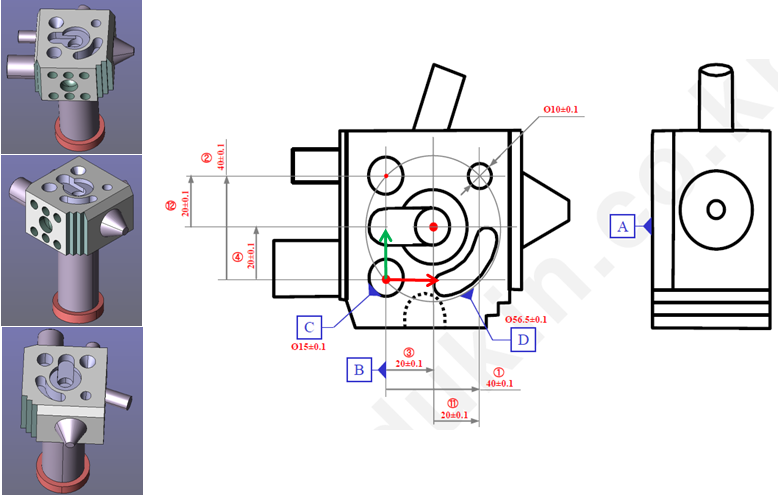

本案例首先根据图纸标注的A、B、C基准利用 （平面-圆和圆的中心连线-圆）方式建立初始坐标系

因为用来平面旋转的B 基准是对角两个圆的中心连线，这样产品摆放方向不同会影响坐标轴的方向。

如果B基准线和机械坐标系X轴更接近，那么平面旋转后确定的就是坐标系的X轴，如果B基准线和

机械坐标系Y轴更接近，那么平面旋转后确定的就是坐标系的Y轴。现以B基准线确定的是X轴为例：

利用【坐标系】-【平面选转】-【角度旋转】将初始坐标系绕着Z轴顺时针旋转45°，然后将测量过的φ10的孔数据调用到新坐标系下即可。

★ 坐标系逆时针旋转输入正角度、顺时针旋转输入负角度。

通过距离指定确定坐标系轴方向

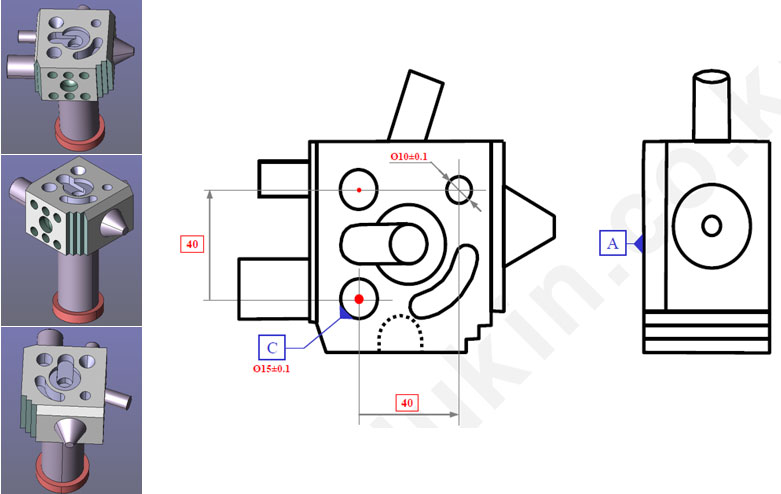

本案例图纸只给出了A、C两个基准，同时给出了φ10的小孔到C基准孔中心的距离X=40，Y=40

首先利用A基准面测量—>空间整列：  确定Z轴方向、Z轴零点位置

C基准圆测量—>原点指定：  确定Ｘ轴零点位置、Y轴零点位置

再测量右上角φ10的圆，利用该圆进行距离指定。输入该圆中心到坐标系零点的理论距离X：40，Y：40

软件会根据指定的距离进行旋转，达到最佳状态，坐标系建立完成。

选中圆2的数据，利用【坐标系】-【平面旋转】-【距离指定】在弹出的窗口中输入要指定的距离
