三坐标测量仪-自定心功能的应用

发布时间:2021-06-18 类别 : 测量机 - 测量知识

 • 作为功能强大的通用测量仪器,三坐标受到越来越多客户的认可和信赖。

 • 三坐标测量机可以测量线性长度尺寸,包括高度、深度、距离、直径等。

 • 三坐标测量机可以测量线性角度尺寸,比如角度。

 • 三坐标测量机可以测量几何公差,包括形状公差(比如平面度),方向公差(比如垂直度),位置公差(比如位置度),轮廓公差和跳动。

 • 三坐标测量机有专门的测量模块,比如齿轮、涡轮、蜗杆、叶片、凸轮轴等。

 • 三坐标测量机可以导入三维模型,包含常见的CATIA、UG、Pro-E、Parasolid、Inventor、Soliworks、Step、IGES等。

本章主要讲解扫描测头的自定心功能。

扫描测头的自定心功能


• 扫描测头既能作为触发式测头使用,又能输出与测针的倾斜角度成比例的信号(模拟信号或数字信号),计算机同时读入探测表面的三维坐标值,以便实时地得到被测点的坐标。

• 扫描测头能够高速、连续地采集数据,同时直接判断接触点的矢量方向。自定心功能正是利用扫描测头的这个特点,在测量特征时,扫描测头通过匹配信号找到特征的中心位置。

自定心功能应用(一)

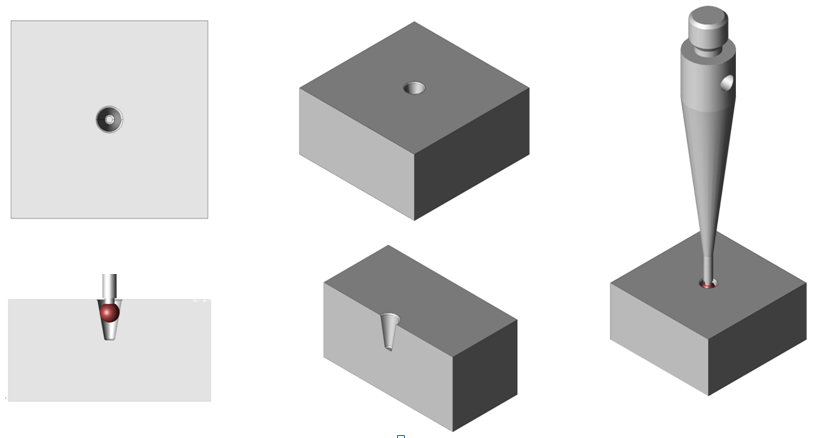

• 对于小的锥孔:测球(红宝石)很大,导致无法探测进去测量时,可以用自定心功能找到圆锥的中心,见下图。


自定心功能应用(二)

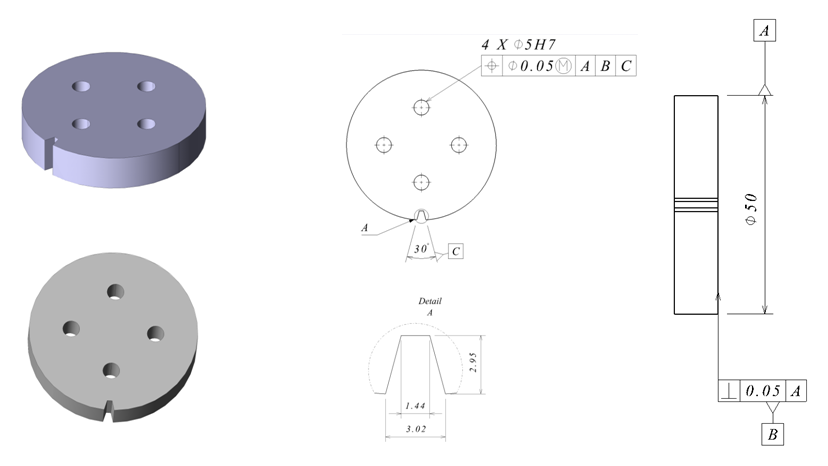

• 对于槽两侧的小平面:测球(红宝石)很大,导致不能采集多个点时,可以用自定心功能找到两个小平面的中心,见下图中的C基准。


更多内容登录可见
  • 自定心功能应用(三)

  • 自定心功能的用法

  • 其它参数设置

您需要登录本站,才能查看更多内容

登录后,请重新刷新本页!
