德仁三坐标测量机有限公司-NeuroMeasure提供多种特征要素的测量，既可以手动测量又可以自动测量。

为了测量的方便性及准确性，建议操作者采用自动测量。尤其是对于可测范围很小的要素，为了避免人为误差必须采用自动测量。

下面以“球”为例具体分析

介绍

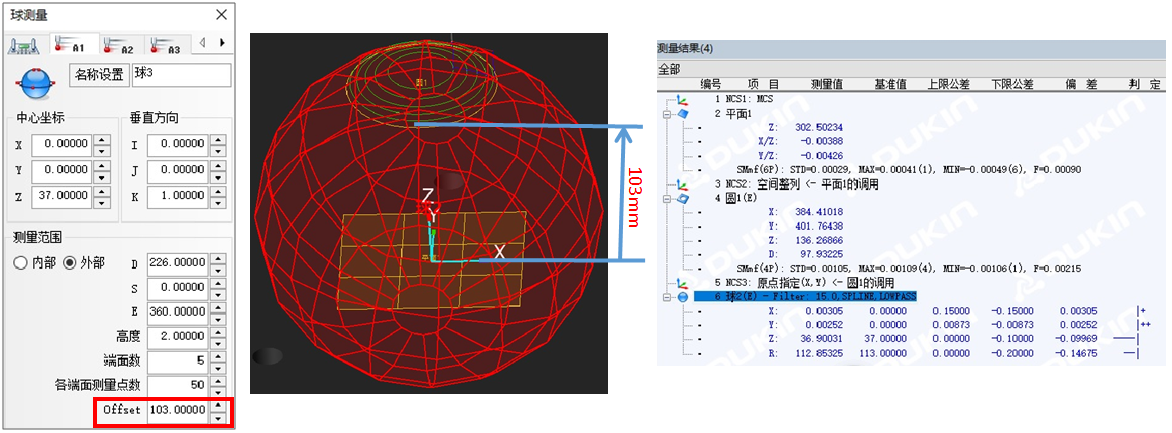

如图所示，产品顶端是φ226的球体的一小部分，需要检测该球的直径及球心到底面的距离。

图中可以看出该球的可测范围只占整个球体非常小的一部分。这种情况，如果我们使用三坐标测量机只是在顶端可测范围内手动的打点测量，测出的结果有可能偏差非常大。必须设定参数自动测量。

操作方法

• 首先根据图纸要求建立好坐标系

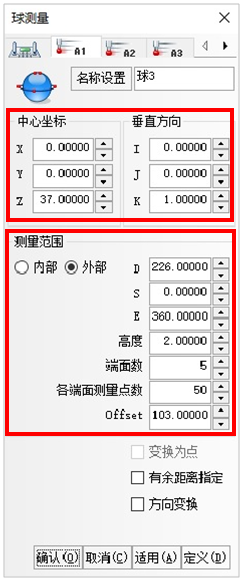

• 设定球的基本参数：中心坐标、垂直方向、直径、测量范围、测量端面数、每个端面测量点数、Offset值。

• 因为可测范围比较小，建议多测几个端面、各端面多测一些点，同时结合设置的端面数设置合适端面间的高度，保证把可测范围都包含在内。

• 比较关键的参数Offset（偏移距离）。Offset=0时，软件根据中心坐标X、Y、Z判断第一个测量端面，根据Ｉ、J、K判断端面的进行方向、根据端面数及端面间高度判断其它要测量的端面位置。

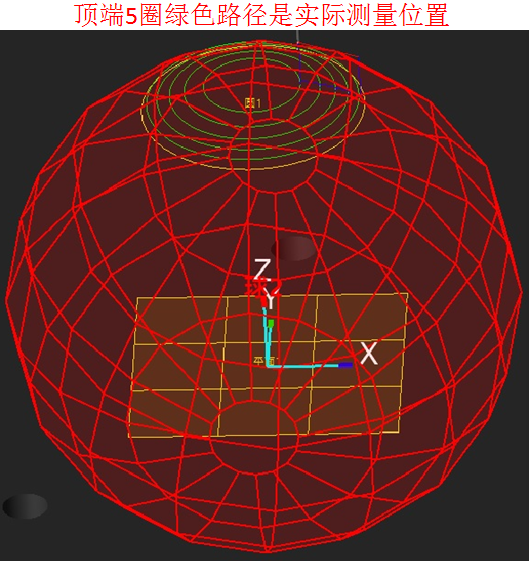

对于该案例中的球，是无法测量中心坐标所对应的端面的，所以要通过设置合适的Offset值进行偏移，Offset=103,以中心坐标为基准向上偏移103mm测量第一个端面。然后沿着Z轴向上走每间隔2mm测量一个端面，共测5个端面。
