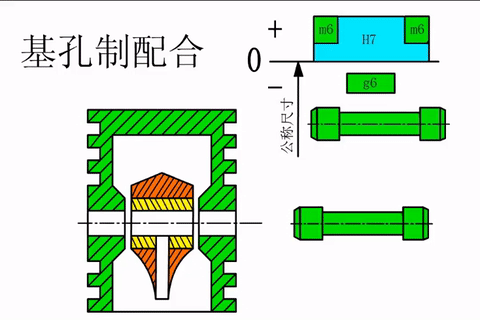

基孔制配合

定义：公称尺寸相同的相互配合的孔和轴，将孔的公差带位置固定，通过变换轴的公差带位置而得到的不同配合。

基孔制的孔为基准孔，其下偏差（EI）为零，基本偏差代号为H。

在这里，孔是配合的基准件，而轴是非基准件。

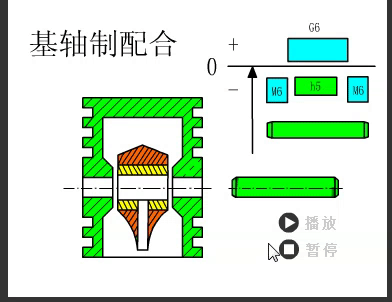

基轴制配合

基轴制是基本偏差为一定的轴的公差带，与不同基本偏差的孔的公差带形成各种配合的一种制度。基轴制配合的轴称为基准轴，基准轴的上偏差为零。用代号h表示，它有双重含义，即既是轴的基本偏差代号，又表示是基轴制的基准轴。基轴制的特点是任何尺寸段和任何公差等级的基准轴的上偏差皆为零，由改变孔的基本偏差以获得不同的配合。对于不加工外径的轴零件，以及无阶台的轴零件等情况。采用基轴制配合是比较合理的。

选用原则

选择基准制时，应从结构、工艺、经济几方面来综合考虑，权衡利弊，主要是遵从以下几项原则：

1、一般情况下，设计时优先选用基孔制。加工孔要比加工轴困难，而且所用的刀，量具尺寸规格也多些。采用基孔制，可大大缩减定制刀，量具的规格和数量。

2、有些情况下采用基轴制配合：零件采用外径不需加工的，具有一定精度等级的型材时，如直接用作轴；在同一基本尺寸的轴上装配几个具有不同性质的零件时，应选用基轴制配合；与标准件相配合的孔或轴,应以标准件为基准来确定配合制。如滚动轴承的外圈与轴承座的配合即属于基轴制配合;又如定位销与孔的配合为基轴制的配合等。

3、非基准配合：在实际生产中的某些配合，如有充分的理由或特殊需要，允许采用非基准配合，即非基准孔和非基准轴的配合。

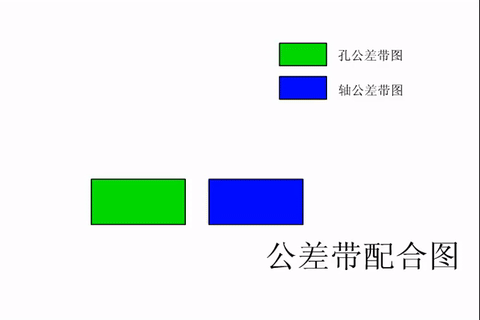

间隙配合的极限间隙

过盈配合的极限过盈

过渡配合

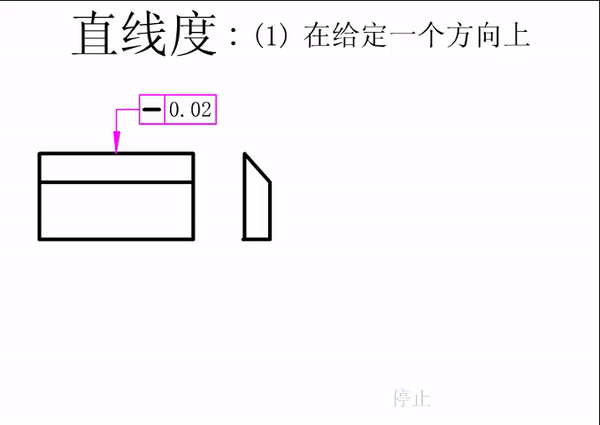

直线度

形状公差是指单一提取（实际）要素形状的允许变动量。而直线度属于形状公差中的一种。直线度公差指单一实际直线允许的变动全量。用于控制平面或空间直线的形状误差，其公差带根据不同的情况有几种不同的形式。

圆柱轴线直线度

轴的素线直线度-2

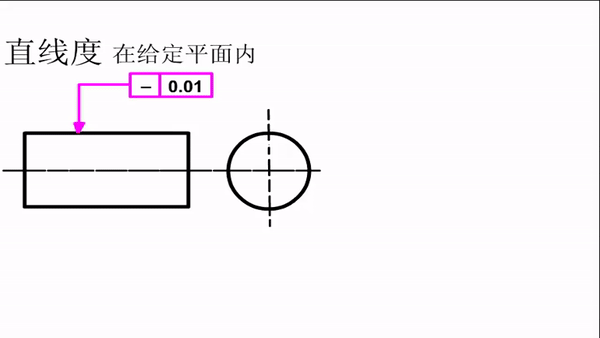

轴的素线直线度

圆柱面素线直线度

面对面的倾斜度

线对线的垂直度
